低軌衛星平板相控陣天線工程級專案包裝箱系統



一、專案工程定位說明

本工程專案所對應之設備為低軌衛星（LEO）平板式相控陣天線系統，屬於高精度射頻通訊設備，其包裝箱不屬於一般物流容器，而為整體通訊系統可靠度與可部署性之關鍵工程構成。


二、設備工程特性定義

低軌衛星平板天線內部整合多組高密度射頻模組、控制板與電源單元，具備電子波束成形能力，對結構變形、衝擊與震動極度敏感。任何非受控的外力傳遞，皆可能導致天線指向誤差或射頻性能衰減。


三、運輸與部署風險工程分析

設備於陸運、艦運與機動部署過程中，將面臨瞬間衝擊、長時間低頻震動、箱體扭轉與環境侵入等複合風險，此類風險無法僅透過外箱硬度解決，必須透過系統化緩衝工程設計加以控制。


四、工程包裝箱設計目標

本工程包裝箱之核心目標為：在全運輸與部署流程中，維持天線內部結構幾何穩定性，將外部能量轉換為可衰減之動態負載，確保設備於開箱後無需重新校準即可直接投入任務使用。

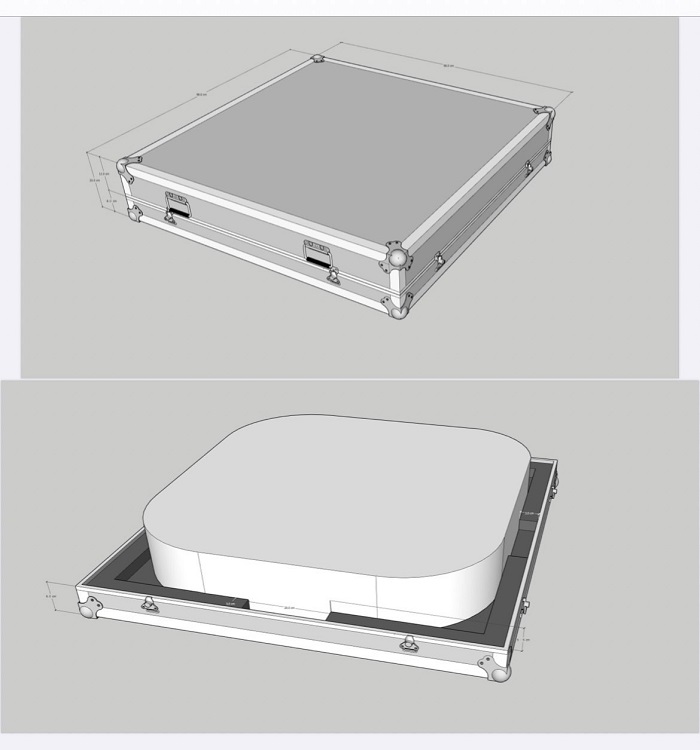

五、箱體結構工程設計

箱體採高剛性鋁合金框架搭配複合板結構，形成閉合式受力環，具備高平面剛性與抗扭能力，可有效抑制箱體翹曲對平板設備造成的應力集中。


六、內襯緩衝系統工程

內襯系統採多層能量衰減設計，外圈為承載結構，中心區域採低接觸或懸浮配置，避免面壓集中。所有接觸介面皆為可回彈材料，確保衝擊能量不以剛性方式傳遞至設備本體。


七、設備介面與操作工程

設備與箱體之間不採剛性鎖固，避免結構應力傳導。箱體開啟後，設備即可進行部署或安裝作業，不需額外調整或拆卸，符合快速部署與應變任務需求。


八、工程測試與驗證原則

本工程包裝箱設計基準涵蓋跌落測試、隨機震動測試、堆疊壓力測試與環境耐受測試，其目的並非僅驗證箱體強度，而是確保設備於測試後仍維持原始功能與性能參數。


九、工程結論

低軌衛星平板相控陣天線屬於高系統耦合度設備，其工程包裝箱為系統不可分割之一環。本設計確保設備在任何運輸與部署條件下，皆可達成『開箱即部署、部署即上線』之工程目標。

衛星儀器設備箱規格表

1.外徑尺寸:980*980*200(mm)

2.箱體内部材質:EPE設計製作(Expand aple poly ephylene)・即可發性聚乙烯

3.箱體外部結構:板材以CNC切割,尺寸精準

4.骨架鋁材均經過陽極處理(電鍍),不易斑白腐蝕

5.衛星儀器設備箱 金屬配件(護角、鎖邊、蝴蝶扣鎖、把手)皆採用不鏽鋼材質,防鏽與堅固耐用

6.箱體顏色:黑色/銀色/灰色可客製化選擇

7.瑞克箱通過MIL-STD-810Gw / CHANGE 1 method 516.7 Table 516.7-VII 規範之測試條件

8.衛星儀器設備箱(包含配件)提供1年非人為損毀保固
